一、直埋式全焊接球閥結構設計

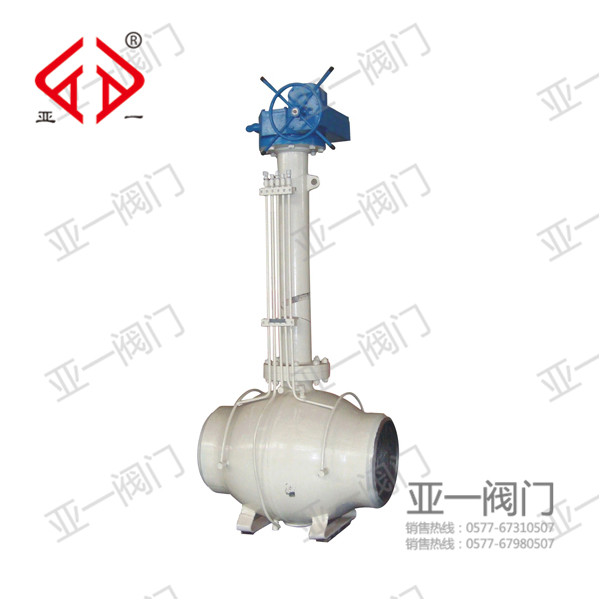

  全焊接球閥廠家 直埋式全焊接球閥具有免維護的特點，埋地前在閥門外側涂覆Pu特殊防腐涂層，同時將3根分別為閥座和閥桿緊急注脂的注入管，中腔放空管及閥桿根據煌地深度適當延長，以便工作人員在地面上就可以完成各項操作。實現直埋地后，砌筑小型閥門手井即可。

  而對于常規非全焊接球閥則不可以直接埋地，并需砌筑大型閥門井，結果卻形成了危險的密閉空間，不利于安全運營。同時閥體本身及閥體與管道的螺栓連接部位電會受到腐蝕，影響閥門的使用壽命。

  1)常用的球閥按其工作原理分為法蘭全焊接球閥、浮動式球閥、固定式球閥、升降桿式球閥、一體式全焊接球閥等。

  2)球閥按其通道位置可分為直通式三通式和直角式后兩種球閥用于分配介質與改變介質的流向。

  二、直埋式全焊接球閥的安裝

  (1)吊裝。應采用正確的方式吊裝閥門，為了保護閥桿，不要將吊鏈系于手輪、齒輪箱或執行器。閥門袖管兩端的保護帽在焊接之前不要摘除。

  (2)焊接。直埋全焊接球閥與主干管線的連接采取焊接.焊縫質量必須符合《盤屈熔化焊焊接接頭射線照相》(GB3323—2005)Ⅱ級片標準，通常一次焊接并不能完全保證全部合格，

  所以訂購閥門時候應當要求廠家在閥門兩端增加1.0m長袖管，一旦焊縫不合格還有足夠的長度將不合格焊縫割除并重新焊接在球閥與管道焊接時，閥門應處于100%全開位置，以免閥球被飛濺的焊渣損壞，同時確保閥門內部密封件溫度不超過140攝氏度，必要時可以采取適當的冷卻措施。

  三、直埋式全焊接球閥安裝前試壓

  管線閥門在安裝前應進行壓力試驗，以確保閥門本身的嚴密性與安全性。

  (1)強度試驗。強度試驗采用水作介質；在閥門兩側袖管上焊接高壓—咄帽。將閥門開至45攝氏度位置后，通過袖管上的試壓閥門向球閥內注入水。升壓至球閥公稱壓力的1.5倍，

保壓15min；無泄漏為合格。

  (2)嚴密性試驗。嚴密睦試驗采用氮氣作介質；將球閥關閉。從袖管上試壓閥門向球閥內注入氮氣.壓力升至球閥公稱壓力的1.1倍，中腔放壓閥接軟管通人盛水容器進行檢測，插入

深度為1cm；5min內無氣泡產生為合格。

  四、直埋式全焊接球閥的施工、安裝要點

  1)安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

  2)安裝在保溫管道上的各類手動閥門，手柄均不得向下。

  3)閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB12220的規定。對于工作壓力大于1.0MPa及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB50243標準要求，以閥瓣密封面無滲漏為合格。

  4)閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

  5)帶傳動機構的球閥，按產品使用說明書的規定安裝。
