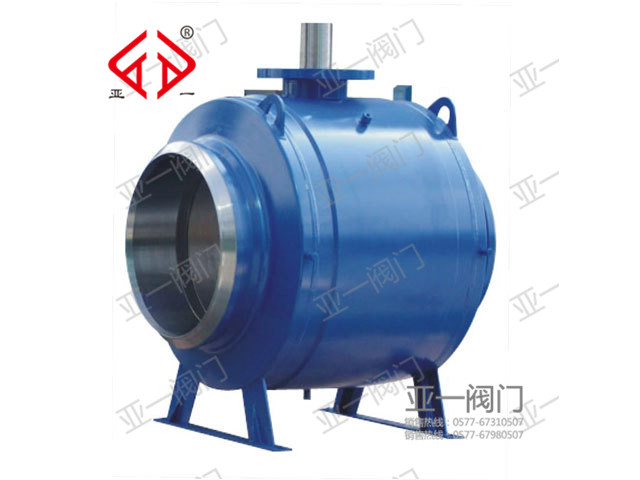

全焊接球閥廠家全焊接球閥的行業應用
本文介紹的全焊接球閥采用球形單一焊縫，施焊采用全自動焊接工藝。該球閥具有受力均勻、密封可靠、結構緊湊、重量輕、強度高等特點，是技術性和經濟性兼備的管線球閥，廣泛應用于國內外，并打破了國內管線閥門以筒形制造為主的格局。
全焊接球閥廠家全焊接球閥性能參數
1、工作壓力：1.6Mpa-42.0Mpa。
2、全焊接球閥工作溫度：-196+650℃。
3、驅動方式：手動、蝸輪、氣動、電動。
4、全焊接球閥連接方式：內螺紋、外螺紋、法蘭、焊接、對焊、承插焊、卡套、卡箍。
5、制造標準：國標GB、JB、HG，美標API、ANSI，英標BS，日本JIS、JPI等。
6、全焊接球閥閥體材質：銅、鑄鐵、鑄鋼、碳鋼、WCB、WC6、WC9、20#、25#、鍛鋼、A105、F11、F22、不銹鋼、304、304L、316、316L、鉻鉬鋼、低溫鋼、鈦合金鋼等
全焊接球閥廠家全焊接球閥的結構設計
全焊接球閥這種球閥跟傳統的三段式球閥最大的區別就是封閉球體的方式采用焊接方式。因此在焊接過程中內外襯都很重要。此外，球閥在管線上的安裝也是采用焊接連接的方式。
全焊接球閥閥座密封構造一般為二重密封，即上游和下游二重密封。閥座嵌入圈具有優良的耐腐性、耐磨性和良好的彈性，具有高度的密封性能。閥座的構造
閥座二重密封構造的原理如下所述。
(1)上游側閥座的密封原理：因上游圧力，閥座受球擠壓形成密封，如圖3所示。閥座所受壓力F上為：
式中p——管內壓力;
Fs——彈簧力。
(2)下游側閥座的密封原理：閥座因閥體內的壓力受球擠壓形成密封，如圖4所示。所受壓力F下為：下游密封原理
式中p——管內壓力;
Fs——彈簧力。
全焊接球閥閥桿的密封采用抗旋轉性強的G-T(氟化橡膠和聚四氟乙烯)密封圈，進行上下二重密封。二重密封圈之間可以注入緊急密封脂， 用以緊急修復。閥桿的密封結構。
全焊接球閥的使用和維護
全焊接球閥閥座一旦需要緊急修復，可以通過圖6所示的方式對其進行修復，而不需要破壞焊接結構。閥體內部的零件(球、閥座圈等)產生的靜電通彈簧、墊圈向閥體放電。從操作性角度看，因有耳軸支撐，可以用較小的力進行操作。耳軸部采用摩擦阻力小的聚四氟乙烯軸承。閥座為浮動閥座，閥座受球擠壓的力相對于流體壓力來說，數值較小。
全焊接球閥維護管理方面，球閥一般不需做維護和保養。萬一密封部位發生泄漏，可注入密封脂進行緊急修復。閥座和閥桿密封的緊急修復，使用IKSS-3L密封脂。
