本實用新型涉及手動球閥技術領域，尤其涉及手動全焊接球閥。
背景技術：
手動球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小等，可實現對介質的調節和嚴密切斷，廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。手動球閥的關閉件是一個球體，球體繞閥體中心線作旋轉來達到開啟和關閉。
傳統的手動球閥中一般由兩組閥體相互拼接組成，兩組閥體之間有焊接也有螺紋連接的形式，相對而言，焊接的方式密閉性相對較高，承壓較大，因此在壓力較大的場合使用比較多，但是，傳統的焊接球閥一般是直接在兩組閥體的端面的連接處進行焊接，這樣焊接的部分僅僅只有很窄的一圈，焊接強度不高，安全性和密閉性相對比較低，同時，傳統的采用法蘭連接的手動球閥容易在法蘭螺栓孔無法對正的情況下導致連接處產生較大的應力，有時甚至影響球閥的密閉性。
技術實現要素：
本實用新型的目的是為了解決現有技術中存在的缺點，而提出的手動全焊接球閥。
為了實現上述目的，本實用新型采用了如下技術方案：
手動全焊接球閥，包括第一閥體和第二閥體，所述第一閥體和第二閥體均為圓柱狀結構，第一閥體和第二閥體同軸心，第一閥體靠近第二閥體的一端外側開設有插槽，所述第二閥體靠近第一閥體的一端設有插塊，且插塊位于插槽內，第一閥體和第二閥體密閉焊接，第一閥體和第二閥體相鄰的一端之間安裝有球體，所述球體上安裝有閥桿，所述閥桿上安裝有手柄，第一閥體遠離第二閥體的一端設有環狀的第一肩臺，第一閥體的外側套接有第一法蘭，第二閥體遠離第一閥體的一端設有環狀的第二肩臺，第二閥體的外側套接有第二法蘭。
優選的，所述插槽的橫截面為梯形，且插槽關于第一閥體的軸心線呈圓周陣列，插塊的橫截面為梯形，且插塊關于第二閥體的軸心線呈圓周陣列。
優選的，所述第一法蘭與第一閥體轉動連接，第一法蘭與第一閥體同軸心，第二法蘭與第二閥體轉動連接，第二法蘭與第二閥體同軸心。
優選的，所述第一閥體遠離第二閥體的一端內部開設有第一螺紋，第二閥體遠離第一閥體的一端內部開設有第二螺紋。
優選的，所述第一閥體和第二閥體的內外直徑均相同，第一閥體和第二閥體由不銹鋼材質制成。
與現有技術相比，本實用新型的有益效果是：
本實用新型中通過設置環形的插槽和插塊，可以大大提高第一閥體和第二閥體之間相互的接觸面積，從而提高了第一閥體和第二閥體在焊接時的焊接強度，從而提高了球閥整體的強度；銅鼓設置自由轉動的第一法蘭和第二法蘭可以解決傳統固定法蘭結構中法蘭螺栓孔不對正導致的安裝應力和密閉性較差的情況，安裝簡單，密閉性非常好。
附圖說明
圖1為本實用新型提出的手動全焊接球閥的結構示意圖；

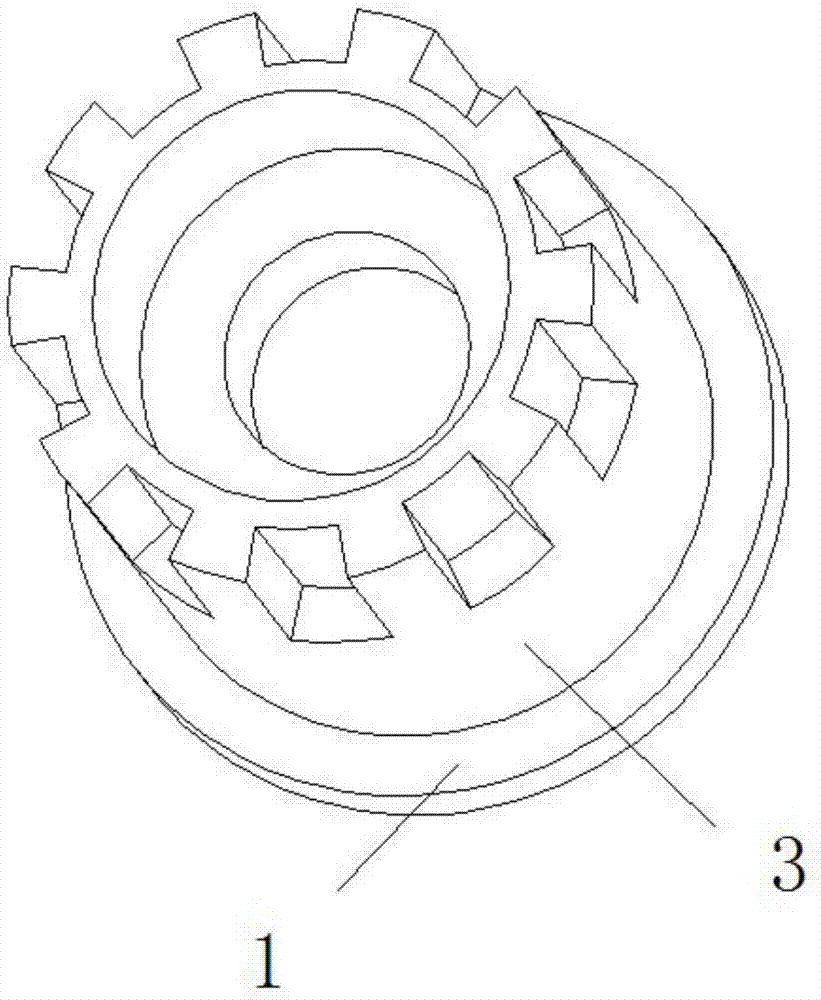

圖2為本實用新型提出的手動全焊接球閥的第一閥體的結構示意圖；
圖3為本實用新型提出的手動全焊接球閥的第二閥體的結構示意圖。
圖中：1第一肩臺、2第一法蘭、3第一閥體、4球體、5第二閥體、6第二法蘭、7第二肩臺、8手柄、9閥桿。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。
參照圖1-3，手動全焊接球閥，包括第一閥體3和第二閥體5，第一閥體3和第二閥體5均為圓柱狀結構，第一閥體3和第二閥體5同軸心，第一閥體3靠近第二閥體5的一端外側開設有插槽，第二閥體5靠近第一閥體3的一端設有插塊，且插塊位于插槽內，第一閥體3和第二閥體5密閉焊接，第一閥體3和第二閥體5相鄰的一端之間安裝有球體4，球體4上安裝有閥桿9，閥桿9上安裝有手柄8，第一閥體3遠離第二閥體5的一端設有環狀的第一肩臺1，第一閥體3的外側套接有第一法蘭2，第二閥體5遠離第一閥體3的一端設有環狀的第二肩臺7，第二閥體5的外側套接有第二法蘭6，插槽的橫截面為梯形，且插槽關于第一閥體3的軸心線呈圓周陣列，插塊的橫截面為梯形，且插塊關于第二閥體5的軸心線呈圓周陣列，第一法蘭2與第一閥體3轉動連接，第一法蘭2與第一閥體3同軸心，第二法蘭6與第二閥體5轉動連接，第二法蘭6與第二閥體5同軸心，第一閥體3遠離第二閥體5的一端內部開設有第一螺紋，第二閥體5遠離第一閥體3的一端內部開設有第二螺紋，第一閥體3和第二閥體5的內外直徑均相同，第一閥體3和第二閥體5由不銹鋼材質制成。
工作原理：先將第一法蘭2和第二法蘭6分別套在第一閥體3和第二閥體5上，然后安裝球體4、閥桿9和手柄，將第二閥體5上的插塊插入第一閥體3上的插槽內，最后在插塊與插槽的連接處將第一閥體3和第二閥體5密閉焊接，即可得到；同時，使用時，自由轉動的第一法蘭2和第二法蘭6可以解決傳統固定法蘭結構中法蘭螺栓孔不對正導致的安裝應力和密閉性較差的情況。
