一、蝶閥概述

　　蝶閥采用三偏心多層次硬密封結構，系我公司新開發的密封性能好，使用壽命長、節能型蝶閥，為我公司主要產品之一，產品符合國家標準JB/T8527(金屬密封蝶閥)、GB/T13927(通用閥門壓力試驗)標準及閥門其他相關標準規定。多年來產品廣泛應用于電站、石油、化工、冶金、造紙、醫藥、環保、高層建筑排水工程，行銷于國內各地。

　　二、本蝶閥的結構特點

　　本產品由閥體、蝶板、密封圈、傳動機構等主要部件組成。其結構采用三維偏心原理設計，彈性密封和硬軟多層次密封兼容的加工新工藝，使蝶閥在運行工作時，減少其扭矩力、節能之功能。從而確保蝶閥整體的抗腐蝕、耐高溫、抗磨損的可靠性。

　　雙向硬密封蝶閥結構包括閥體,閥座、閥桿、蝶板及密封件和安裝件，主要是閥體密封圈采用浮動可調結構，即閥座密封面通過定位環壓裝于閥體的臺面內，可以徑向浮動，在介質壓力作用下，能自動調節閥座密封面與蝶板密封圈之間過盈量，使密封面達到最佳密封狀態，具有在線自動調整閥座密封面與蝶板密封圈之間密封配合狀態和密封面圓周密封比壓，調節方便、密封性能好等優點，非常適用于雙向工作介質工況使用。

　　其主要性能特點是：

　　1、結構獨特、型小輕便、操作靈活、省力、方便；

　　2、密封可靠，可達到氣密封零泄漏；

　　3、流量特性趨于直線調節性能最佳；

　　4、采用三偏心原理，使密封面近似零磨損延長了閥門使用壽命；

　　5、應用范圍廣。如：可用于水、蒸汽、油品、空氣、煤氣等介質；

　　6、適用不同溫度及6.4Mpa以下的壓力等級，耐腐蝕等各種介質管線。

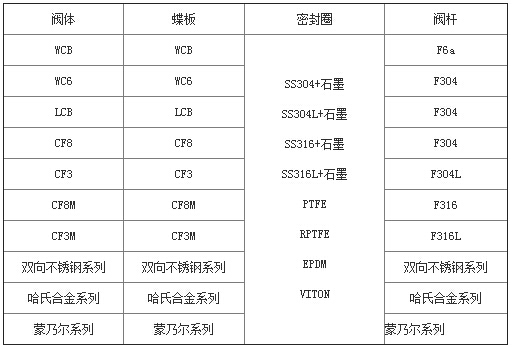

　　三、材質

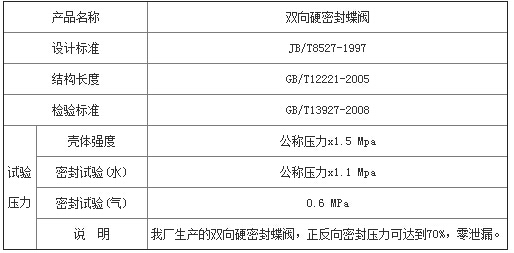

　　四、性能與尺寸
