四氟密封蝶閥是我公司自行研制開發的新一代蝶閥產品。采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

　　技術特點

　　1、桁架式蝶板結構：蝶板強度高，過流面積大，流阻小。硬密封蝶閥的閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。

　　2、D373H、D373Y、D373F金屬密封蝶閥結構：閥桿軸線與蝶板密封面間偏置一個尺寸A，并與閥體通道軸線偏置一個尺寸B，閥座回轉軸線與閥體通道軸線形成一個偏心角a,故形成三偏心。蝶閥從0-90開啟，蝶板密封面會在開啟的瞬間立即脫離閥座封面，在其0-90關閉時，只有在關閉的瞬間，蝶板密封面才會接觸并壓緊閥座密封面，但可以通過外加驅動力矩的改變，實現對密封比壓的任意調整。所以閥座與蝶板上的密封面之間無任何摩擦，去除了磨損和泄漏的可能性。

　　3、扭矩密封：三偏心的結構使蝶閥關閉時，其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消除了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失，而且可以通過外中驅動力矩的改變，實現對其密封比壓的任意調整，從而使三偏心蝶閥的密封性能改善，蝶閥的使用壽命也大大提高。

　　4、軟硬層疊式金屬密封結構：蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨組合，使其具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫工況下均具有優良的密封性能。

　　5、雙向密封：因密封面錐角小于密封材料的摩擦角，蝶板關到密封位置時立即實現自鎖，并能承受一定的反向壓力沖擊。

　　6、防火結構：全金屬結構本身具有火災安全的特性。

　　7、閥體密封面：改閥門采用堆焊硬質合金或不銹鋼使得密封面硬度好、強度高、耐磨損，可連續啟閉700000次以上而無損傷。

　　8、密封圈：密封圈由壓板夾在蝶板上，容易易于安裝、調節和更換。閥桿的上、下部位裝有軸套，防止磨損和粘連，大大提高了使用壽命。

　　9、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。

　　材質

　　適用溫度（℃） ≤300℃

　　適用介質 水、油品、蒸汽等

　　材料 閥體、蝶板 WCB碳素鋼、鑄鋼 304、316奧氏體不銹鋼

　　閥桿 2Cr13 奧氏體不銹鋼

　　密封面配對材料 不銹鋼/不銹鋼 不銹鋼/司太立

　　填料 柔性石墨 聚四氟乙烯

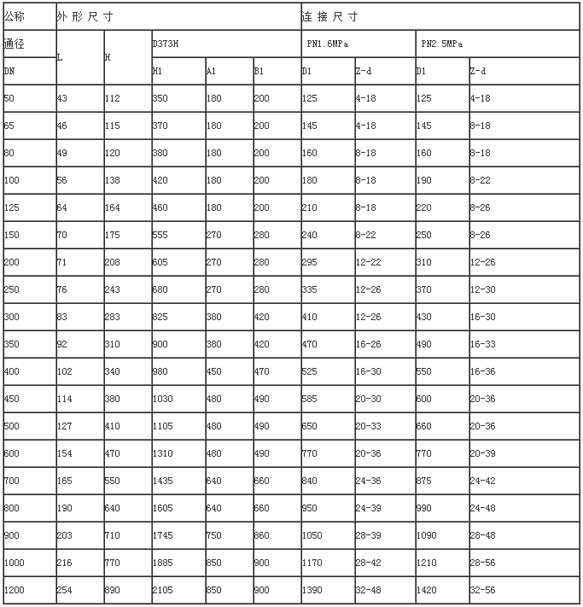

　　性能與尺寸

　　型號 D373H-10C~40

　　D373Y-10C~40 D373H-10P~40P

　　D373Y-10P~40P

　　公稱壓力范圍（單位MPa） PN10~PN40（1.0Mpa~4.0Mpa）
