信號蝶閥適用于石油、化工、食品、醫藥、造紙、水電、船舶、給排水、冶煉、能源等系統管路上。可在多種腐蝕性、非腐蝕性的氣體、液體、半流體以及固體粉末管線和容器上作為調節和節流設備使用。
特點：
1、小型輕便，容易拆裝及維修，并可以任意位置上安裝。
2、結構簡單、緊湊，90°旋轉啟閉迅速。
3、操作扭矩小，省力輕巧。
4、達到密封，氣體試驗泄漏為零。
5、選擇不同零部件材質，可適用多種介質。
6、流量特性趨于直線，調節性能好。
7、啟閉試驗次數多達萬次，使用壽命長。
8、凡使用閘閥、止回閥（球形截流閥）">截止閥、旋塞閥、膠管閥及隔膜閥的管路，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
工作原理：
1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。
2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針?lè)较蛐D(zhuǎn)為閥門關閉。
3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式：
a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。
b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號。可調整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
使用方法：
蝸輪傳動裝置使用調整及接線方法
1、打開電器開關箱罩，根據電器控制要求把電纜的芯線接到相應的端子，并密封好電纜進口，同時把電纜固定，以防止外力牽動時損壞電纜接線。
2、當閥門在“全關”位置時，順時針轉動下面的關向凸輪，是凸輪剛好觸動微動開關（可以聽到咔噠聲），然后旋緊凸輪上的螺釘固定凸輪。
3、當閥門在“全開”位置時，逆時針轉動上面的開向凸輪，用與上述相同的方法調整好開向凸輪。
4、調整限位螺釘，當閥門在“全關”或“全開”位置時，不應使限位螺釘剛好頂在蝸輪的限位平面，而應留有一定的間隙，然后旋緊限位螺釘上的鎖緊螺母。
5、蓋上電器開關箱罩，當閥門在“全關”位置時，使開度指示器的指針指向刻度盤上的“0”刻度，并旋緊螺釘固定指針。
注意事項：
1、本蝶閥可以安裝在空間任意位置管路上。
2、蝶閥的安裝位置應保證使用、維修和更換的方便。
3、本蝶閥安裝時可以不考慮管路介質流動的方向，即允許雙向流動。
4、蝶閥安裝前應存放在室內干燥處，閥板微開4°～5°。
5、蝶閥安裝前應進行以下工作：
a、仔細核對使用情況是否與本蝶閥性能規范相符合。
b、清潔內腔和密封面，不允許有污物附著，未清潔前勿啟閉蝶板。
c、檢查傳動裝置是否與蝶閥上法蘭連接可靠。
6、蝶閥在管路夾緊時，注意連接力是否均勻可靠。
7、蝶閥安裝后，進行管路強度試壓時，閥板處于開啟位置。
8、蝶閥安裝后，應定期檢查，其檢查的主要項目如下：
a、蝶閥閥座及O型密封圈是否損傷。
b、閥板密封面的密封性能。
c、蝶閥檢修裝配后，啟閉旋轉時不得有卡阻現象。
d、蝶閥檢修裝配后，應按要求進行密封性能試驗。
f、每次檢修后，應將情況詳細記錄以備查考。

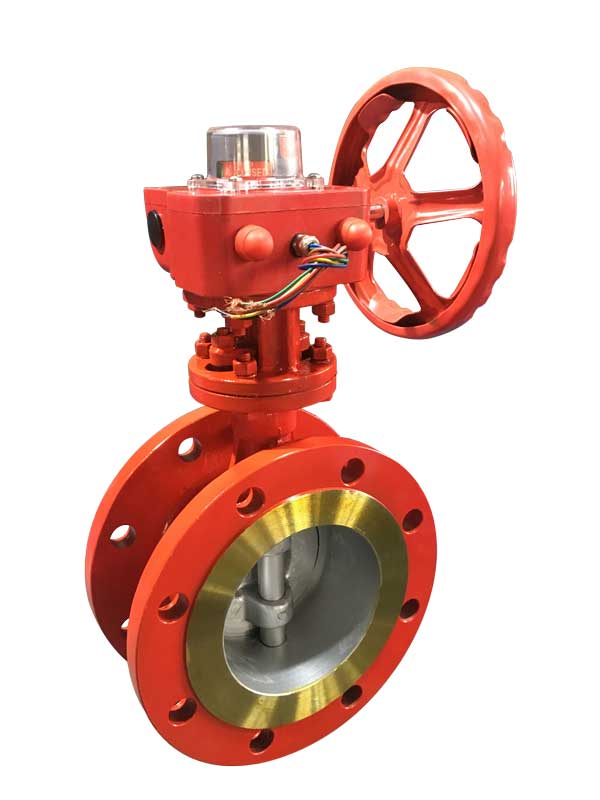

信號蝶閥-XD343H-16C-DN150背面圖

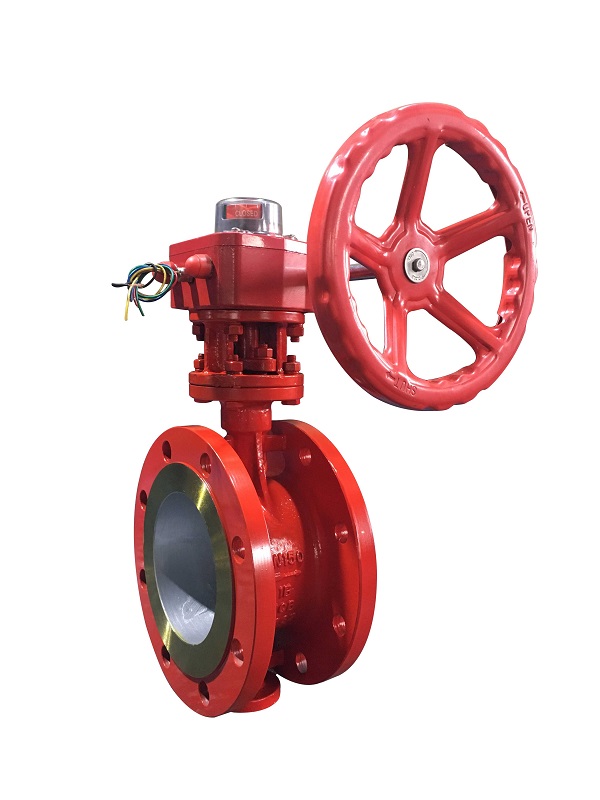

信號蝶閥-XD343H-16C-DN150側面圖

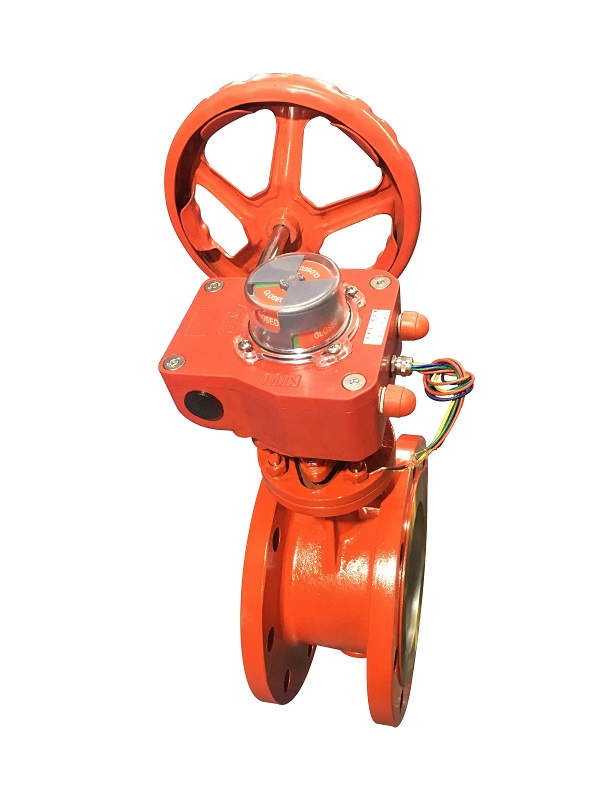

信號蝶閥-XD343H-16C-DN150頂部圖

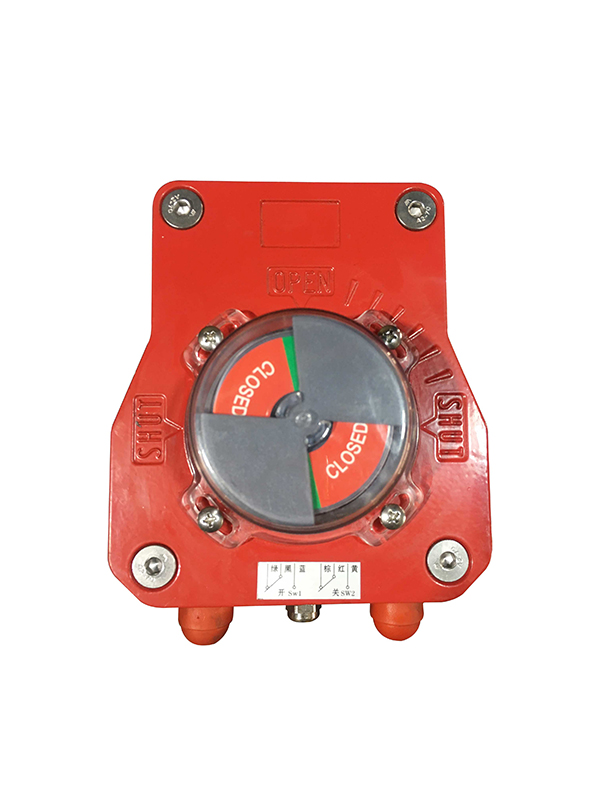

信號蝶閥-XD343H-16C-DN150俯瞰圖
